- 18610848378
产品简介：
环氧树脂灌浆料包括A（树脂）、B（固化剂）、C（填料）三组份，该产品采用树脂与精制填料，*固含量，不含溶剂等挥发性对人体有害物质。常温下将每组材料中三组份混合后即可使用，而另外添加任何成份。环氧灌浆料为需长期限承受振动、冲击及化学腐蚀区域的设备二次灌浆安装提供了性的解决方法，已经不断证明能够大大延长动设备的运行周期及部件使用寿命。
产品特点：
(1) 高强早强：抗压、粘结等物理力学性能远**普通水泥基灌浆料。
(2) 自流性：可填充全部空隙，满足设备二次灌浆的要求。
(3) 无收缩：设备与基础之间紧密接触，确保的安装需要。
(4) 抗蠕变性：在恶劣物理工况下长期使用而无塑性变形，设备长期。
(5) 耐腐蚀性：可以承受酸、碱、盐、油脂等化学品长期接触腐蚀。
(6) 水乳环氧水泥基：环氧树脂与水泥共同作用，粘结力强耐久性强，且可用于潮湿基层。产品用途：
1、适用于压缩机、泵、冲压机、粉碎机、球磨机等高振动性设备的二次灌浆安装以及易受化学侵蚀的设备基础区域灌浆。
2、适用于轨道基础、桥梁支撑座等受强压力区域灌浆以及建筑结构混凝土补强加固。
性能指标：
| 检测项目 | 检测指标 | |
1 | 流动度（mm） | ≥270 | |
2 | 竖向膨胀率（%） | ≥0.02 | |
3 | 28d抗折强度（Mpa） | ≥7 | |
4 | 28d中性低化抵抗性（mm） | ＜5.0 | |
5 |
抗压强度Mpa | 2d | ≥20 |
7d | ≥40 | ||
28d | ≥55 | ||
6 | 钢筋粘结强度Mpa | 圆钢 | ≥6 |
螺纹钢 | ≥10 | ||
7 | 硫酸 | PH=2 | 浸泡一年无脱落、无渗漏 |
8 | 盐酸 | 2% | 浸泡一年无脱落、无渗漏 |
9 | 氢氧化钠 | 10% | 浸泡一年无脱落、无渗漏 |
10 | 氧化钠 | 饱和溶液 | 浸泡一年无脱落、无渗漏 |
注：（1）抗压强度：按照《GB177-85水泥胶砂强度试验方法》。
膨胀率：按照《GB119-88混凝土外加剂应用技术规范》施工工艺：
步、表面预处理：
凿除混凝土表面浮浆并露出坚实基层，灌浆面清洁，干燥，无油脂。
二步、支 模：
模板支设、搭接牢固，模板接缝处须封闭(建议使用901堵漏剂或封缝胶)，模板内侧须涂抹油脂、蜡或粘贴PVC胶带以便于脱模;为了便于倾倒及安装100mm以上，在模板内侧灌浆水平高度上钉25mm厚45度斜角木线条，避免浇筑体边缘应力集中。
三步、配 料 ：
先将A料、B料分别搅拌均匀(长期放置有 沉淀现象)后，再按照A料：B料=1：3的比例充分混合均匀，搅拌时间约3min。再按照A:B:C=1:3:30的比例加入C料，使A料、B料、C料充份混合均匀，混合时间约5-10min，在气温较低时为了混合物的流淌性，可以适当减少C料的用量或适当加水搅拌均匀。

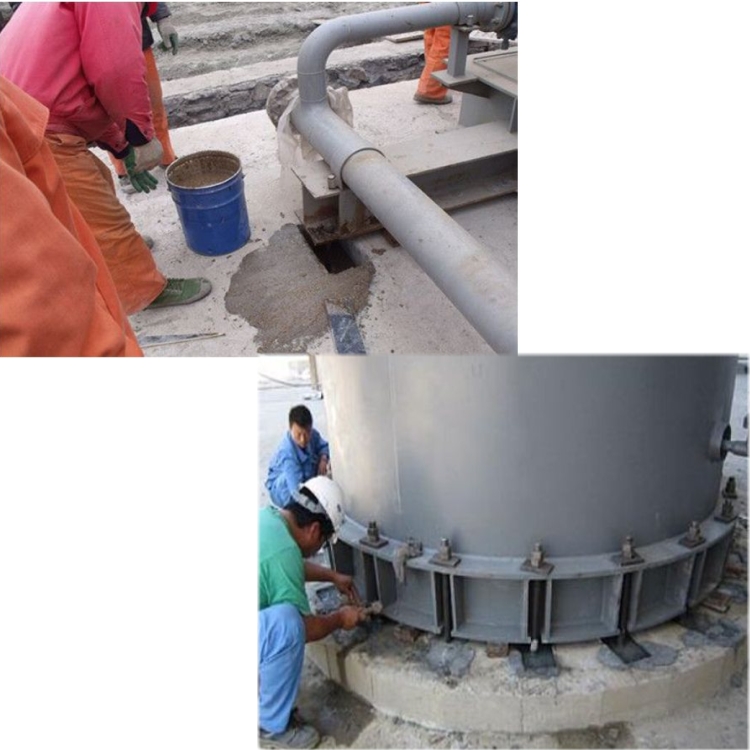

四步、灌 浆
(1)灌浆应从一侧灌向另一侧，灌浆工作连续尽完成。
(2)灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中;灌浆距离大于1.5m时，应使用高位灌浆漏斗法，利用重力压差原理辅助灌浆。
包装储运：
1、A料：标准包装规格为15kg±0.5kg/桶，宜储存在5℃以上阴凉、通风环境中，避免阳光暴晒，密封状态下，保质期为6个月，可按一般货物运输。
2、B料：标准包装规格为45kg±0.5kg/桶，宜储存在5℃以上阴凉、通风环境中，避免阳光暴晒，密封状态下，保质期为6个月，可按一般货物运输。
3、C料：标准包装规格为40kg±0.5kg/袋，宜储存在干燥、通风环境中，防水、防潮，未开封状态下保质期为6个月，可按一般货物运输。
